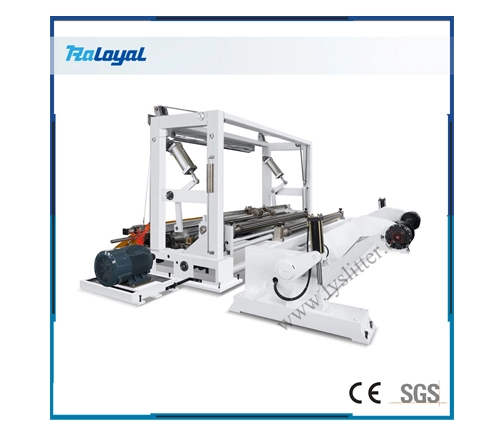

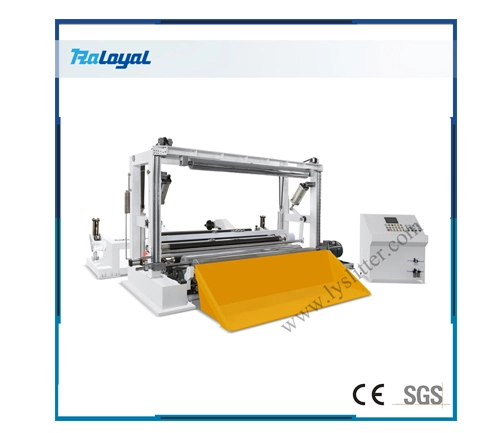

Name: LYDG-2000 máquina de corte de alta velocidad
Brand: RUIAN LOYAL MACHINERY CO.,LTD.

Aplicación Parámetro técnico Característica Vídeo Apoyo Apoyo

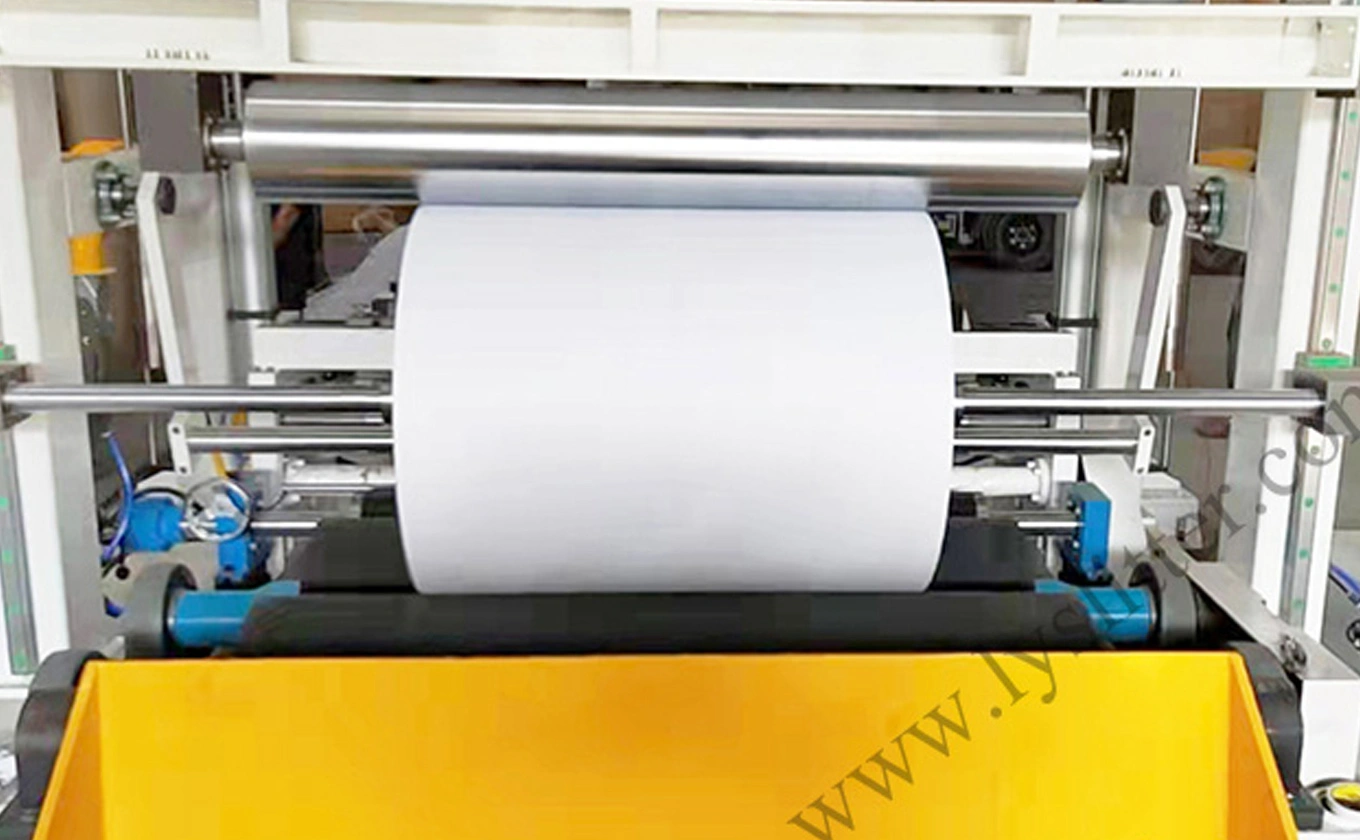

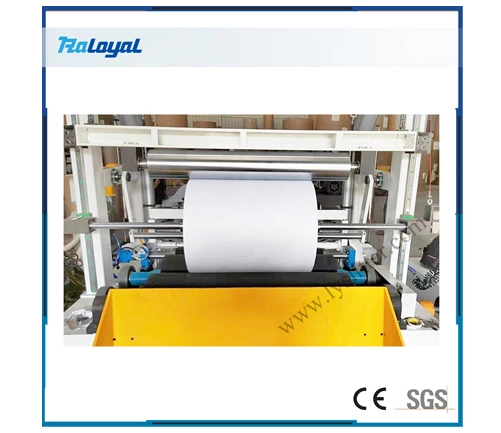

Aplicación

La máquina se utiliza principalmente para cortar y rebobinar rollos gigantes de papel para palitos (stick paper), papel kraft y otros tipos de rollos de papel.

Papel bond, couché mate, papel semibrillante, papel de transferencia térmica, papel térmico directo, papel metalizado, cartulina, cartón térmico, etc.

Parámetro técnico

Modelo de máquina	LYDG-2000
Ancho de bobina gigante	2000mm
Diámetro del desbobinador	Ø1500mm
Peso máximo de bobina gigante	3000kgs
Rango de grosor del papel	45-500gsm
Diámetro de rebobinado	Ø1500mm
Diámetro del mandril de papel para rebobinadora	3”
Velocidad de corte	300m/min
Tolerancia del EPC	≤0.1mm
Ancho mínimo de producción	50mm
Peso	12000Kg
Alimentación eléctrica	380V-3Fases
Potencia total	45KW

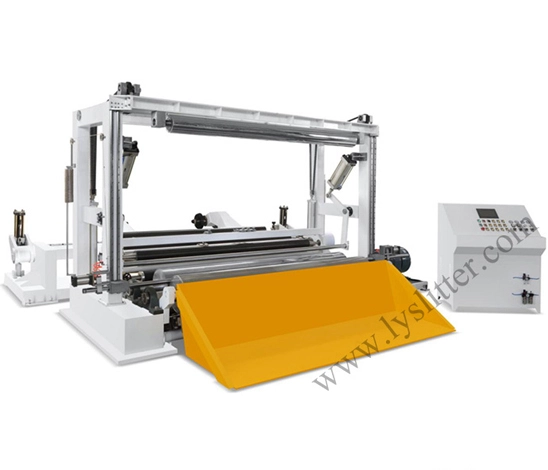

Característica

Cuerpo principal:

1. El cuerpo principal de la máquina adopta una estructura de hierro fundido y acero (el hierro fundido pasa por una segunda operación y tratamiento de ajuste).

2. El rodillo motriz principal utiliza tubo de acero sin costura (después de revenido, endurecimiento superficial, cromado, acabado espejo y tratamiento de equilibrio dinámico).

3. El rodillo de presión motriz principal utiliza rodillo de caucho (caucho de nitrilo-butadieno).

4. Los rodillos guía de material utilizan rodillos de acero (aleación de aluminio) y rodillo de caucho (caucho de nitrilo-butadieno).

5. El modo de accionamiento del cuerpo principal y de los ejes de rebobinado adopta poleas sincrónicas y correas.

Unidad de desbobinado:

1. La unidad de desbobinado adopta una estructura separada. Utiliza un diseño hidráulico sin ejes. El movimiento de los 2 brazos se realiza mediante cilindros hidráulicos independientes y la elevación y descenso total del material se realiza mediante otros 2 cilindros hidráulicos.

2. Adopta un sistema de brazo y mano para sujetar y levantar (1 juego de dispositivo de sujeción de rollo madre sin eje para cargar rollos de papel con núcleos de 3”, 6” y 12”), lo que mejora la eficiencia y reduce la intensidad de trabajo.

3. 1 juego de dispositivo de ajuste de desviación permite un ajuste fino a izquierda y derecha, hacia adelante y hacia atrás mediante volante manual.

4. El actuador de tensión de desbobinado es un freno neumático RE de la marca italiana, que logra una tensión constante a través del PLC.

Unidad de rebobinado:

1. Los ejes adoptan un tipo sin eje de 3” y 6” (si se usa eje neumático, se producirá fácilmente flexión o rotura del eje).

2. El actuador de tensión de rebobinado consta de 2 juegos de rodillos de acero y coopera con el brazo de presión para el control.

3. Las cuchillas de corte están especialmente diseñadas para trabajos de corte de papel a alta velocidad (5 juegos de cuchillas circulares). Se pueden ajustar con precisión.

4. Equipado con soplador de residuos de bordes de papel: recoge el borde de papel cortado y lo transfiere a un lugar determinado para facilitar la limpieza.

Unidad de equipos eléctricos:

1. El inversor del motor principal adopta 1 variador vectorial SINEE.

2. El motor principal adopta 1 motor vectorial LICHAO.

3. Adopta un PLC importado para lograr un control preciso y estable, y una pantalla táctil de color real para una visualización simple y agradable. El entorno de configuración interactiva de parámetros elimina la configuración complicada y permite iniciar el trabajo: el usuario solo necesita introducir previamente el espesor, ancho, densidad, diámetro y velocidad del material, y el resto lo realiza automáticamente el cálculo por computadora.

4. Con funciones de aceleración y desaceleración automática y manual.

Vídeo





Máquina de corte de papel Jumbo de alta velocidad para gran diámetro 1800mm


