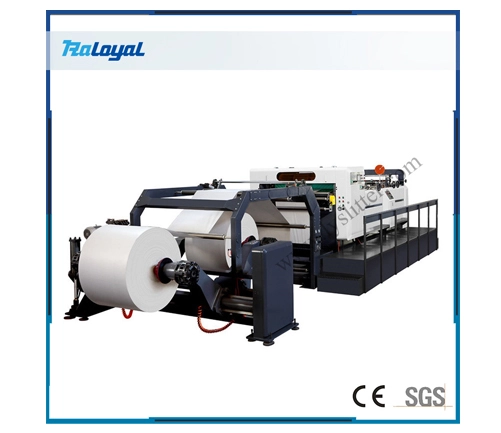

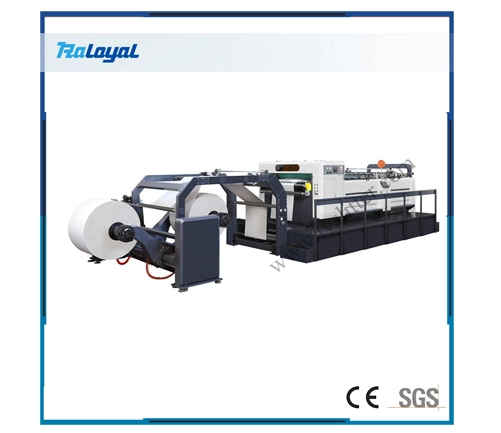

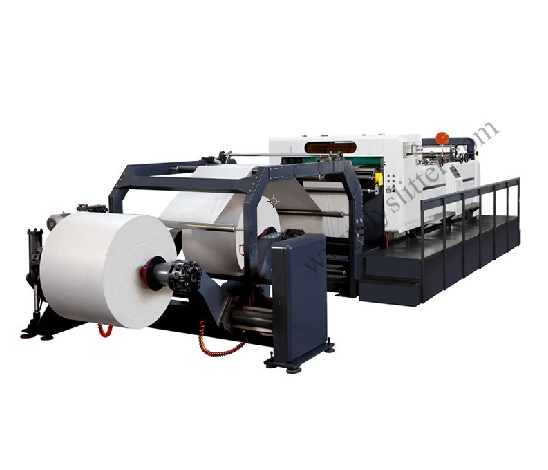

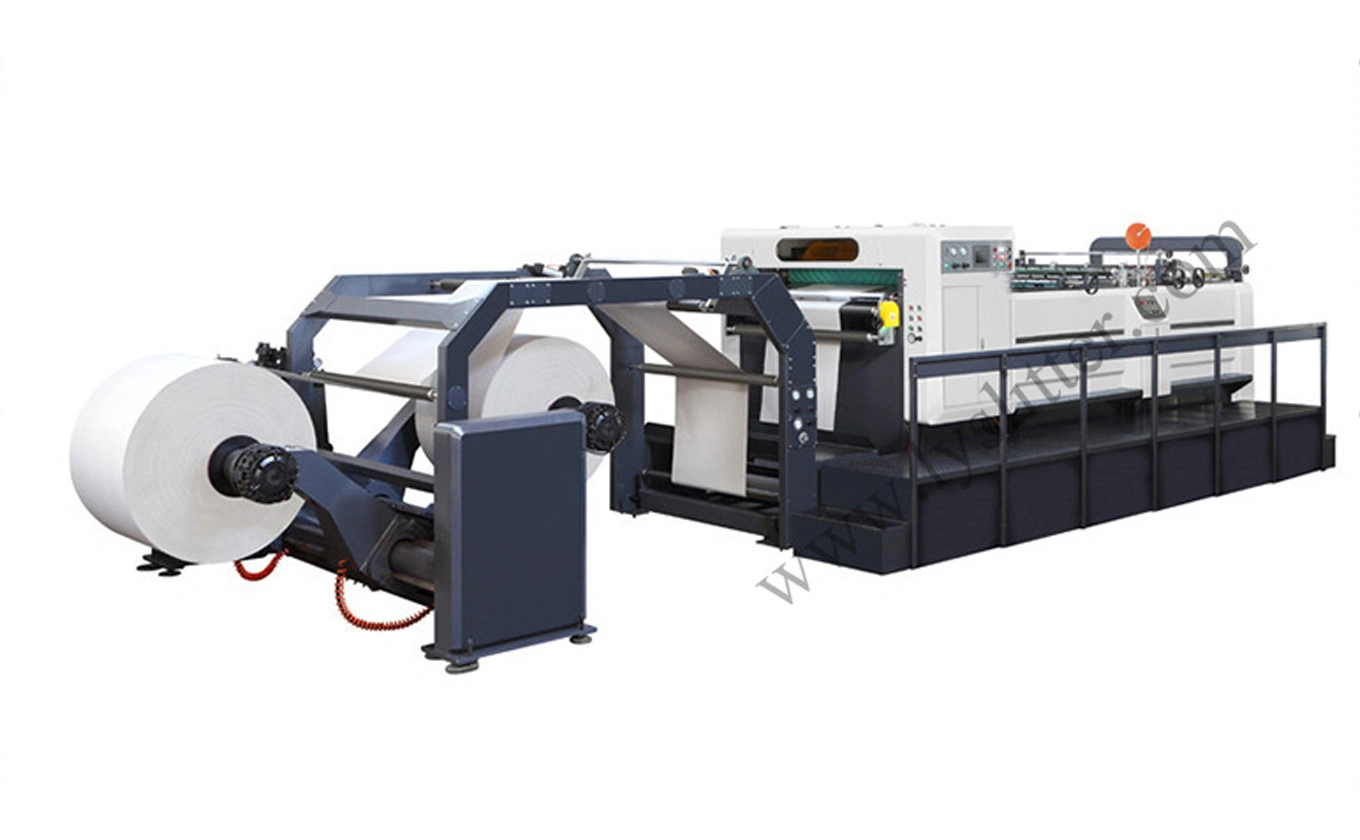

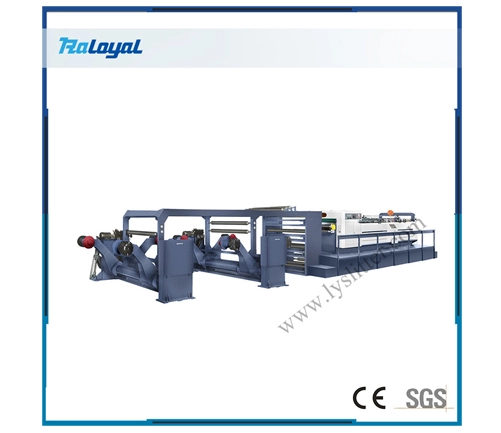

Esta serie de máquina de láminas de papel servo controlado es especialista para procesar rollos gigantes de material de embalaje en el tamaño requerido, como cartón, tablero de papel, papel cromado, papel láser, papel Kraft, papel de impresión, oro, plata, papel de aluminio, laminado.
Esta serie de máquinas cortadoras de papel semiautomáticas con control servo está especializada en el procesamiento de rollos jumbo de material de embalaje hasta el tamaño requerido, como cartón, cartulina, papel cromado, papel láser, papel kraft, papel de impresión, papel dorado, papel plateado, papel de aluminio, papel laminado, papel bond, couché mate, papel semimate, papel de transferencia térmica, papel térmico directo, papel metalizado, papel cartón, cartón térmico, etc. Se utiliza ampliamente en el procesamiento de papel y en el embalaje de impresión.
Modelo de máquina |
LY-H1400 |
LY-H1700 |
LY-H1900 |
Peso de referencia del papel de corte |
50-500 g/m² |
50-500 g/m² |
50-500 g/m² |
|
Diámetro del papel (Puede cargarse 1 rollo, 2 rollos, 4 rollos) |
1 rollo 1800 mm |
1800 mm |
1800 mm |
2 rollos 1800 mm |
1800 mm |
1800 mm |
|
4 rollos 1600 mm |
1600 mm |
1600 mm |
|
Ancho del papel |
1400 mm |
1700 mm |
1900 mm |
Potencia total |
23KW |
25KW |
27KW |
Longitud de corte |
400-1600 mm |
400-1600 mm |
400-1600 mm |
Precisión de corte |
+/-0,2 mm |
+/-0,2 mm |
+/-0,2 mm |
Velocidad máxima de corte |
300 cortes/min |
300 cortes/min |
300 cortes/min |
Velocidad máxima de corte en metros |
300 m/min |
300 m/min |
300 m/min |
Presión atmosférica |
0,8 MPa |
0,8 MPa |
0,8 MPa |
Fuente de alimentación |
AC380V/220Vx50HZ |
AC380V/220Vx50HZ |
AC380V/220Vx50HZ |
Peso total |
9000 kg |
10000 kg |
12000 kg |
Dimensiones |
9m×3,9m×2,35m |
9m×4,2m×2,35m |
9m×4,4m×2,35m |
La unidad automática de desenrollado de rollos está equipada con portabobinas hidráulicos sin eje, dos pinzas y sistema de frenado, que son fáciles de usar durante las manipulaciones de los rollos;
Adopta rodamientos originales importados FAG;
Adopta una válvula proporcional CKD japonesa;
Esta cortadora rebobinadora de rollos de papel adopta un servomotor PHASE de Italia para controlar el corte a longitud constante;
Adopta variadores servo KEB de Alemania;
Adopta un control mediante PLC Siemens, manteniendo el programa y el control de circuitos de todo el equipo estables y garantizando un funcionamiento sin accidentes;
Esta máquina cortadora de papel automática de tipo rotativo con accionamiento servo adopta una estructura de acero pesado de 45 mm para garantizar un funcionamiento suave y una larga vida útil;
Esta cortadora de bobinas jumbo de 4 rodillos adopta una correa de sincronización EHRE de Suiza;
Esta cortadora rebobinadora de rollos de papel tiene funciones de alta velocidad y puede alcanzar 300 cortes/min;
La cinta transportadora adopta una cinta Rapplon de Holanda;
Una vez que el programa de la máquina está configurado, no es necesario volver a ajustar el diámetro del rollo, lo que reduce el esfuerzo manual.
En junio de 2024, recibimos una consulta de Juan de FORMEX México, quien estaba buscando una máquina de corte rotativo para papel de envolver hamburguesas. Este equipo debía estar diseñado para cortar horizontal y verticalmente rollos de papel en tamaños de hojas terminadas personalizadas.
(la foto de la máquina es la de arriba).
FORMEX: El principal grupo de Papel/Etiquetas en México y también con gran influencia en el mercado latinoamericano, establecido hace 50 años. Fabrica profesionalmente papel para envolver hamburguesas, papel térmico, bolsas de papel, formas continuas, empaques de etiquetas, etc.
En la misma fecha, respondí su correo junto con un archivo de solución completa.
Solo 10 minutos después, recibí el correo de seguimiento de Juan, quien mostró un claro interés al plantear su primera inquietud técnica: ¿podría esta cortadora rotativa procesar rollos de papel preimpreso?
Confirmamos que la máquina es totalmente compatible con materiales preimpresos y adjuntamos un video demostrativo del corte de papel preimpreso para su referencia. (el video está abajo)
Una nota técnica para el papel de empaque preimpreso: la máquina depende de un sensor de fotocélula para el seguimiento del registro, por lo que solo puede procesar un rollo jumbo a la vez. Para papel en blanco sin imprimir, la alimentación simultánea de múltiples rollos está disponible de serie.

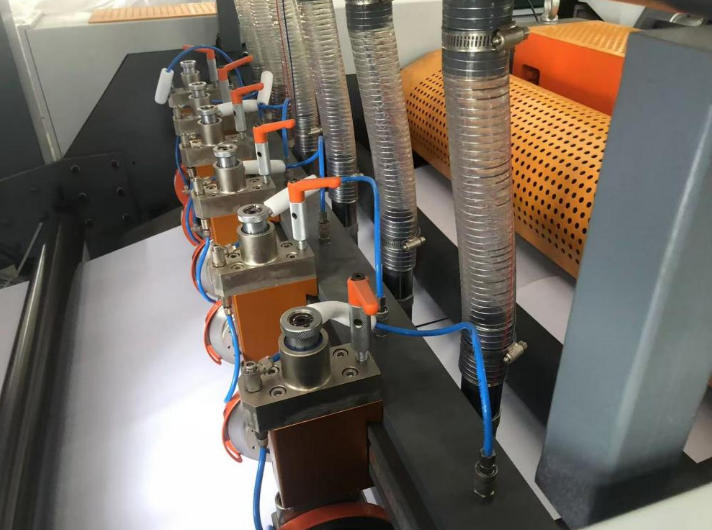

Juan reconoció esta limitación y planteó una segunda pregunta: ¿pueden las cuchillas de corte longitudinal dividir un rollo en cuatro vías separadas en una sola pasada?
La respuesta sigue siendo: Sí. Esta es una función estándar de la máquina cortadora Raloyal.
Después de este correo de respuesta, Juan no envió ninguna pregunta por correo electrónico; hubo unos 6 días de silencio.
Supuse que Juan debía estar muy ocupado y sin tiempo para conversar.
El 29 de junio de 2024, envié una foto a Juan por correo electrónico.

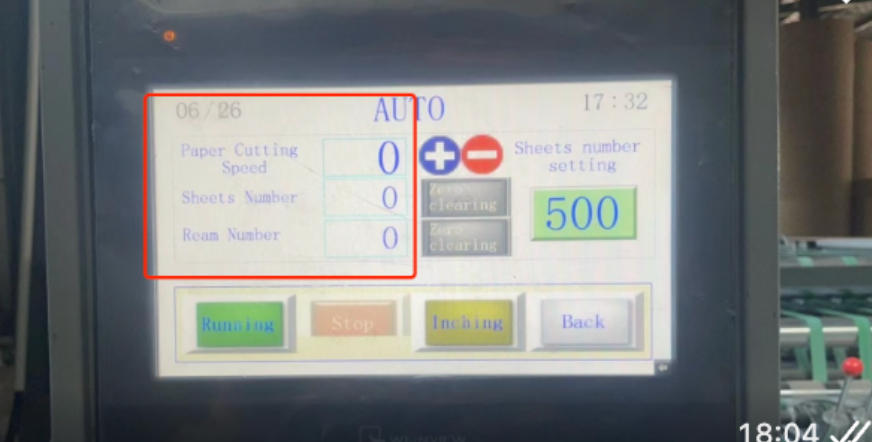

La foto es la siguiente:
Le dije a Juan que nuestra máquina es de operación muy fácil, solo hay que ingresar 3 valores de datos en esta pantalla.
Pasó un mes sin ninguna respuesta de Juan, lo que nos llevó a pensar que su proyecto no era una prioridad urgente.
Para reforzar nuestra credibilidad de fabricación, compartimos fotos en sitio de nuestra cortadora rotativa de cartón instalada en la planta de producción de Arclad en Colombia, una marca que Juan conocía.

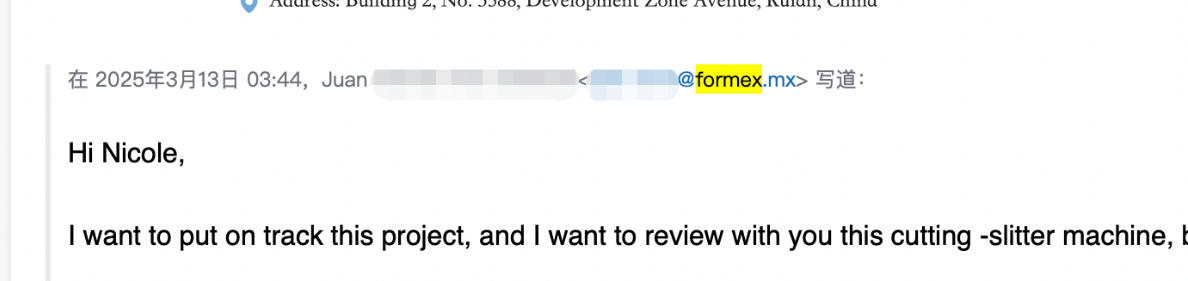

Pasaron 9 meses y el 13 de marzo de 2025 recibí un correo de Juan.
Todavía recordaba nuestra marca Raloyal y a mí.
Me dijo: "Quiero poner en marcha este proyecto y quiero revisar la máquina de corte".
Y tiene otras 2 dudas:
1: ¿La máquina de corte puede cortar el recorte de 5 mm?

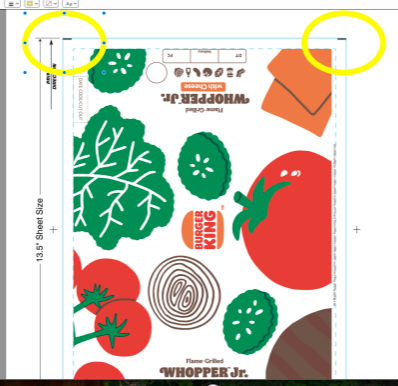

2: ¿Puede la fotocélula rastrear la marca de registro (como en la foto de abajo)?
La respuesta a ambas preguntas es: Sí. Esta es una función estándar de la máquina.
En el tiempo siguiente, Juan me dijo que también quieren que la máquina de corte esté en línea con la máquina de empaque para lograr la automatización total. — ¡Buena idea!
Las fábricas de alta posición están buscando una alta automatización. — Esta es la estrategia correcta, que tiene una perspectiva visionaria para tomar decisiones.
Tal vez esta es la razón por la que su empresa puede clasificarse como TOP en el mundo.

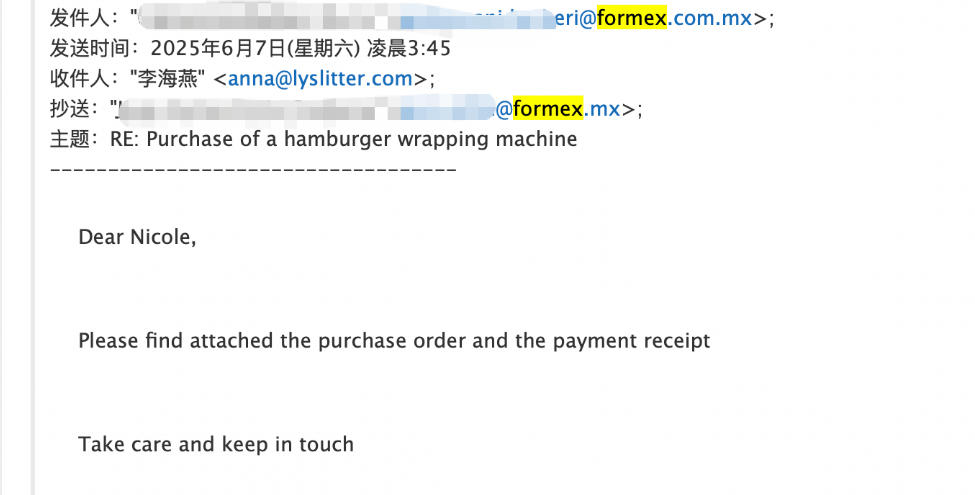

Después de varias rondas de correspondencia por correo electrónico para confirmar varios detalles, finalmente confirmamos el pedido en la primera semana de junio.
Ahora la máquina ha pasado exitosamente la FAT y ha sido entregada.
Planeamos realizar una visita en sitio a FORMEX el próximo año, durante el tiempo en que participemos en LOUPE México 2027.
Esperamos ver a Juan y al equipo de FORMEX.
La misión Raloyal es: Creat y proporcionar valor a los clientes.
Así como una empresa con un fuerte sentido de responsabilidad.
Raloyla puede realizar la conmutación a cusotmer: proporcionamos no solo una garantía de 1 año, sino también un servicio de apoyo de por vida.
El soporte incluyó: Configuración y entrenamiento de la máquina y el suministro de piezas.
Para la configuración de la máquina, el cliente tiene 2 maneras de elegir después de recibir la máquina.
1: Raloyal proporciona el vídeo de la operación de la máquina, dibujo, manual, etc. al cliente,
La mayoría de los clientes han aprendido bien la operación a través de esta información.
2 : Raloyal organiza el servicio técnico a la fábrica del cliente para la configuración de la máquina y el entrenamiento.
No importa de qué manera elija el cliente, también podemos creat un grupo (aconsejado: WeChat), que pondrá el servicio técnico y las ventas en, además, el CEO de la empresa también estará allí. Lo que significa que cuando el operador tenga alguna duda o pregunta para la operación, puede dejar un mensaje al grupo, nuestro técnico de servicio lo responderá tan pronto como lo haya visto.
Por cierto, también subimos el video de operación de la máquina en webiste, la ruta del enlace es:
https://www.lyslitter.com/engineering/slitter-machine-operation-video/
Para el suministro de piezas, Raloyal promisie le proporcionaremos al cliente las piezas de la máquina (máquina Raloyal) durante toda la vida, lo que significa que en cualquier momento que necesite parte, estamos aquí.
Y proporcionar la parte a precio de costo.
Raloyal, tu socio leal.
